| 品牌：knewlink | 传输速率：10Mbps/100Mbps | 设备类型：网管交换机 |
| 传输模式：全/半双工自适应 | 端口数：8口-16口 |

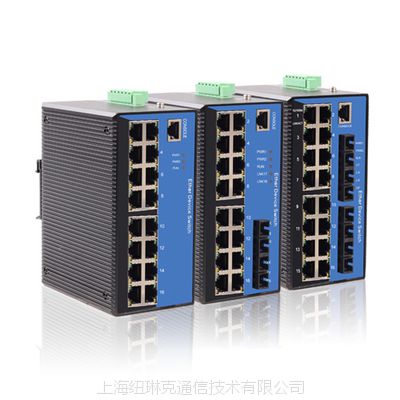

NLDK7816百兆网管型导轨式工业以太网交换机，是专为工业高速通信网络应用而设计开发的工业以太网交换机。此网管型交换机为灵活多变的工业应用需求，提供了一种高端工业以太网通信解决方案，使工业通信更加顺畅、更加可靠、更加快速，满足了客户为提高附加值应用而不断创新的需求。NLDK7816网管型百兆工业以太网交换机共有16个自适应百兆电口。
软件功能
交换功能 | 支持端口限速 支持端口汇聚 支持端口流控 支持端口VLAN、IEEE 802.1Q VLAN 支持广播风暴抑制 |
冗余技术 | 支持W-Ring环网技术，自愈时间 <20ms 支持STP/RSTP |
组播技术 | 支持IGMP Snooping 支持静态组播 |
安全技术 | 支持IEEE 802.1x 支持HTTP、HTTPS 支持RADIUS 支持用户分级 支持MAC地址绑定 |
服务质量管理 | 支持SPWRR队列调度 支持Qos设置 |
IP管理 | 支持DHCP server |
管理与维护 | 支持Console、WEB管理方式 支持SNMPv1/v2c，可通过上位机集中管理 支持软件升级 支持上位机IP/MAC冲突告警 支持失电告警电源告警支持端口镜像 支持日志查看 支持li 支持NTP 支持接受帧发送帧统计 |
性能参数
| 技术参数 | |
以太网标准 | IEEE802.3(以太网)、IEEE802.3u (100ba |
| 交换属性 | |
优先级队列 | 4 |
VLAN数 | 256 |
VLAN ID | 1-4094 |
组播组数 | 256 |
MAC地址 | 8K |
背板带宽 | 3.2Gbps |
包转发率 | 2.3Mpps |
交换延迟 | <5μs |
| 接口 | |
百兆接口 | 数量：16个 |
接口形式：1×9固定光口（单/多模可选， SC/FC/ST接口可选）或RJ45百兆电口 | |
接口速率：100ba | |
调试口 | RS232，RJ45接口 |
电源端子 | 5.08mm间距插入式端子 |
继电器告警端子 | 5.08mm间距插入式端子，1A@24VDC |
| 传输距离 | |
双绞线 | 100m（标准CAT5/CAT5e线缆） |
多模光纤 | 百兆多模：1310nm，2km |
单模光纤 | 百兆单模：1310nm，20/40km；1550nm，60/80km |
| LED指示灯 | |
前面板指示灯 | 接口指示灯：li |
系统运行指示灯：RUN | |
电源状态指示灯：PWR1；PWR2 | |
| 电源指标 | |
输入电压 | DC110~220V（DC110~370V宽压范围）或AC100~240V（AC85~264V宽压范围） 支持DC12V、DC24V、DC48V可选 |
| 整机功耗 | ＜12W@满载 |
过载保护 | 支持 |
| 反接保护 | 支持 |
冗余保护 | 支持 |
| 工作环境 | |
| 工作温度 | -40℃~85℃ |
存储温度 | -40℃~85℃ |
| 相对湿度 | 5%~95%（无凝露） |
| 机械结构 | |
外壳 | IP40防护等级，铝合金外壳 |
安装 | 标准35mmDIN卡轨式 |
尺寸 | 72.0mm*144.0mm*110.0mm (W×H×D) |
| 行业标准 | |
EMC | EN61000-4-2（ESD），Level 4 EN61000-4-3（RS），Level 4 EN61000-4-4（EFT），Level 4 EN61000-4-5（Surge），Level 4 EN61000-4-6（CS），Level 4 EN61000-4-8，Level 5 |
冲击 | IEC60068–2-27 |
| 自由落体 | IEC60068-2-32 |
震动 | IEC60068-2-6 |
| 质保 | |
保修期 | 5年 |
认证 | |
CE、FCC、RoHS | |
